LB1000サイズとカラーと連結方法

  1. トップ
  2. LB1000シリーズトップ
  3. LB1000サイズとカラーと連結方法

豊富なサイズバリエ

LB1000のサイズバリエーションは、幅3タイプ・奥行き4タイプ・高さ4タイプ。棚板は幅と奥行きで、側板は奥行きと高さで選んでいきます。

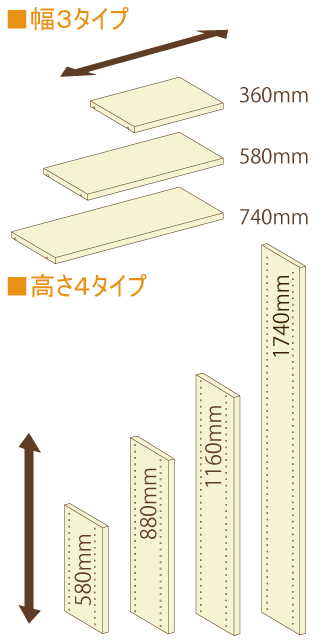

幅3タイプ/高さ4タイプ

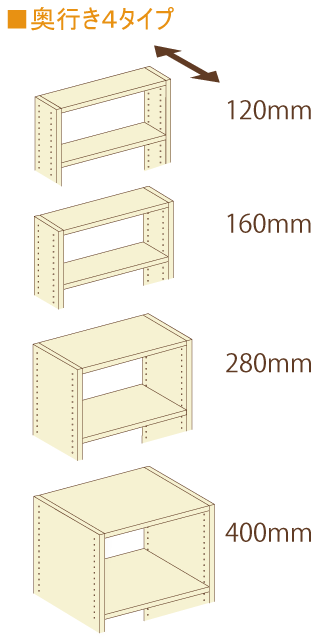

奥行き4タイプ

サイズ連結可能

高さ連結(タテ連結)

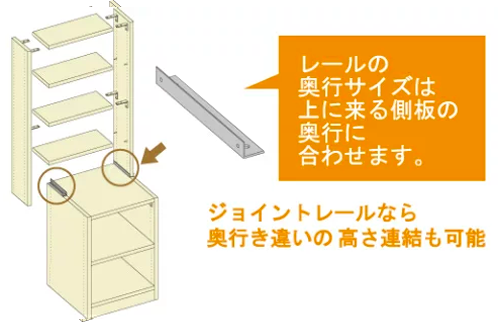

ジョイントレールを使う

ジョイントレールは奥行きに合わせたサイズで選んでください

◆取り付け◆
  1. 先に下段ユニットを組み立てる
  2. 下段ユニット側面の上木口面に付属のネジでレールを取り付ける
  3. 上段ユニットの側面をレールにはめ込む
  4. 上段ユニットの側面とレールを横からネジで固定
    (再度のネジは片面のみ。反対側の側面はネジなしフラットになります。)

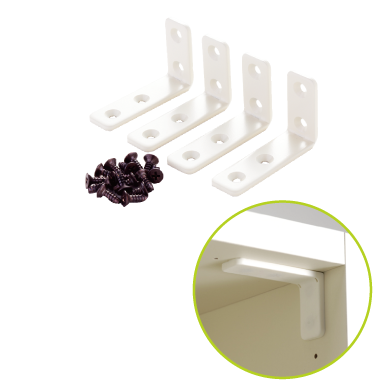

L型金具を使う

L型金具を使う
L型金具を使う

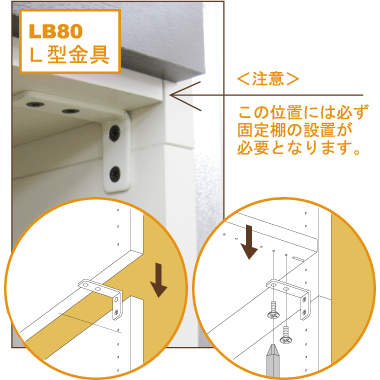

◆取り付け◆
  1. 先に下段ユニットを組み立てる
  2. 側板の一番上の穴にL金具を取り付ける
  3. 連結する側板を、下の側板の上に乗せてL型金具で止める(左右前後4か所)
  4. L型金具の上に棚板を乗せてネジで固定する
  5. LB801金具カバーで、L型金具を隠すことも可能

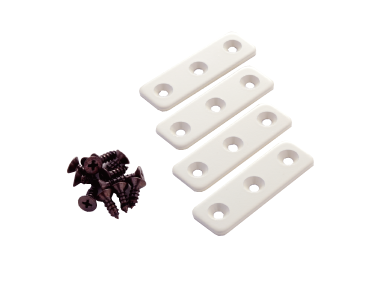

I型金具を使う

I型金具を使う
I型金具を使う

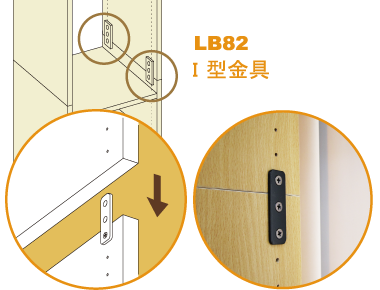

◆取り付け◆
  1. 先に下段ユニットを組み立てる
  2. 側板の穴にI金具を取り付ける
  3. 連結する側板を、下の側板の上に乗せてI型金具で止める(手前と奥の2か所)
    <注意>金具の取り付け位置に棚板は取り付けできません。

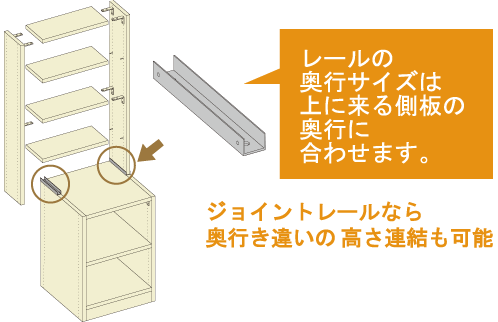

<奥行の異なる連結をする場合>

@のジョイントレールで連結してください。この場合は、レールのサイズは「上に乗せる奥行のサイズ」に合わせてください。

奥行の異なる連結をする場合

幅連結(ヨコ連結)

幅連結(ヨコ連結)は、連結側板(両面に穴が開いている側板)を挟んで、基本の組み立 て方と同じように取り付けて、ユニットを増やしながらどんどん棚を増やしていけます。 高さが異なる幅連結や、奥行きが異なる幅の連結も可能です。

L型金具LB80
固定棚にはL型金具/可動棚には棚ピン/底板にはベース金具

<奥行きが異なる幅連結>

奥行き400mmと280mm、280mmと160mmなら、マルチジョイント側板を使用して、 簡単に奥行違い連結が可能です。

奥行きが異なる幅連結
奥行き400mmと280mmの連結/奥行き280mmと160mmの連結/内側の棚板だけ奥行を変える取り付けも可能です。

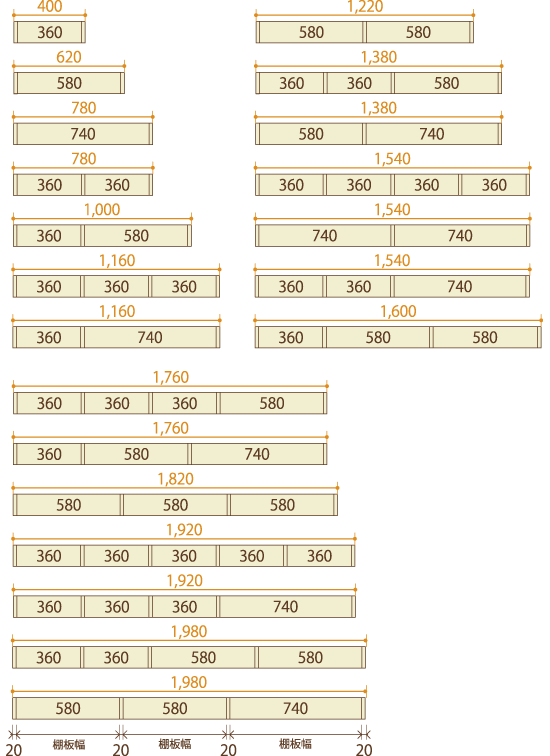

<幅連結参考サイズ一覧表>

幅の連結サイズは、「棚の幅」+「側板の厚み(20mm)」で計算していきます。必ず、 棚板と棚板の間に、20mmの側板の厚みが足されますのでご注意ください。下記に連 結の参考サイズをまとめましたので、用途やスペースに合わせてご参照ください。

幅連結参考サイズ一覧表

奥行連結

奥行連結には、「奥行連結金具(LB81)を使用し、前後のユニットの側板と側板を連結し て固定します。高さ800mm以下のユニットを連結させる場合は、各側面に2個。それ以 上の高さの場合は、各側面に3個以上取り付けてください。

奥行き連結金具LB81
重いものを乗せる場合は、側板だけでなく、棚板にも奥行連結金具を取り付けてしっかり連結させてください。

<奥行き連結参考サイズ一覧表>

奥行きの連結サイズは、「棚の奥行き」のみを足して計算していきます。下記に連結の 参考サイズをまとめましたので、用途やスペースに合わせてご参照ください。

奥行き連結参考サイズ一覧表
奥行き連結参考サイズ一覧表

選べるカラー

カラーは4色展開。
定番のホワイト。シックなブラウン。カジュアルなナチュラル、モダンなブラック、お部屋の雰囲気によってお選びいただけます。
<注意>
高さ・カラーは奥行き等により無いタイプもございます。パーツリストにてお確かめください。


モノに合わせてサイズを選ぶヒント

サイズを選ぶときには、「収納するものに合わせる」というポイントを忘れてはいけません。例えば奥行き。収納したいものから棚のサイズを選んでいくと無駄の少ない棚がつくれます。

奥行き こんな収納にぴったり
奥行き120mm 文庫本/マンガ本トイレットペーパー/調味料/化粧品
奥行き160mm CD/DVDA5雑誌・単行本/CD-R50枚入
奥行き280mm A4ファイル/雑誌電話機/食器
奥行き400mm LPレコード/ノートパソコンDVDプレイヤー/プリンター
